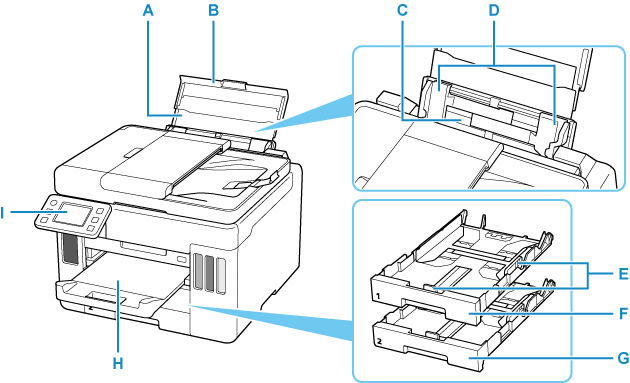

Widok z przodu
- A: Podpórka papieru
- Należy ją wysunąć w celu załadowania papieru na tylną tacę.
- B: Pokrywa tylnej tacy
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- C: Tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- D: Prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- E: Prowadnice papieru
- Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).
- F: Kaseta 1
-
Załaduj do kasety zwykły papier formatu A4, B5, A5 lub Letter i włóż ją do drukarki.
- G: Kaseta 2
-
Załaduj do kasety zwykły papier formatu A4 lub Letter i włóż ją do drukarki.
- H: Taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.
- I: Panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.

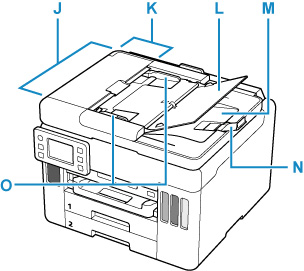

- J: ADF (Automatyczny podajnik dokumentów)
-
Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.
- K: Pokrywa podajnika dokumentów
- Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.
- L: Taca dokumentów
- Należy ją otworzyć w celu załadowania dokumentu do ADF. Można załadować wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.
- M: Otwór wyjściowy dokumentu
- Dostarczane są tu dokumenty skanowane z ADF.
- N: Stoper dokumentów
- Otwórz oryginalny stoper, aby podeprzeć wyrzucany oryginał.
- O: Prowadnica dokumentów
- Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.
- P: Pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę.
- Q: Płyta
- Załaduj tu oryginał.
- R: Port napędu flash USB
- Tutaj wkładasz napędy flash USB.
